Billes de manutention forte charge – Précision maximale

Matériaux des composants et résistance à la corrosion

Charge et stabilité

Température de fonctionnement

Évaluez ces aspects lors du choix de votre solution:

Billes de manutention forte charge Omnitrack série 9000 – En production continue depuis 1954. Rétablissez rapidement les performances en quelques minutes en utilisant les kits d’enretien S1 et S2 qui offrent deux niveaux de composants et des instructions de révision complètes. Service de reconditionnement en usine pour les unités à ressort et les unités sur-mesure qui peuvent nécessiter un outillage spécial pour un démontage en toute sécurité. Pour commander, indiquez le numéro de pièce d’origine, toute marque d’identification et le kit de service requis, par exemple S1-9241. En cas de doute, contactez-nous et nous vous ferons rouler!

Diagramme référence technique de bille de manutention

Charge nominale maximale inchangée quelle que soit l’orientation

Faible frottement
1 : 0,005

Résistance élevée aux chocs

Température
-50/260ºC

Vitesse
2m/sec

Trous dévacuation de l’eau et des impuretés.Série 9000 uniquement

Entretien par l’utilisateurSérie 9000 uniquement

Fabrication par usinage de précision

Canaux de débris et de drainage
Toutes les unités (boule principale) > 15,8 mm

Anti-oxyde Finition noire électrophorétique
> 330 heures Résistance au sel ISO

Unités en acier inoxydable
Fini naturel

Acier inox. AISI 304
Acier inox. AISI 302
Acier inox. AISI 440
Finition “anti-oxyde” AISI 1050
Acier au carbone AISI 1070
Acier chromé AISI 52100

Spécifiez des unités à ressort en cas de charges de choc ou de roulements ou conditions de charge inégaux.

Veiller à ce que la capacité de charge soit suffisante:

Compenser la température et l’environnement de fonctionnement en réduisant la capacité de charge indiquée.

Graphiques

Tous les composants en Inox

Conditions difficiles

Billes en acier inoxydable, autres matériaux en standard

Matériaux Standard

Graphique

Orientation
Quelle position de montage ou de fonctionnement est requise pour les unités de votre application ? Bille de charge vers le haut, le bas ou autre ? Les unités de bille industrielles fonctionnent à la charge maximale dans toutes les orientations.
Roulement et contact
Quelles sont les propriétés du matériau de la surface sur laquelle les billes vont rouler ? Les surfaces irrégulières, déformables et délicates doivent faire l’objet d’une attention particulière.
Charge et choc
Les caractéristiques nominales dynamiques et statiques sont identiques. Les unités à ressort sont idéales pour les charges distribuées inégalement ou en cas de choc/impact élevés.
Vitesse
Les vitesses de convoyage max. sont limitées, et la fréquence/durée sont également à prendre en compte. Les caractéristiques nominales de vitesse dynamique et statique sont identiques.
Roulement et contact
Le coefficient de frottement le plus faible et les niveaux de précision les plus élevés sont assurés par les billes de manutention forte charge (pages 4 à 9). Certaines applications permettent de faire des concessions en matière de conception.
Charge et choc
Prendre en compte la stabilité de l’article convoyé. Veillez à garantir des points de contact suffisants (pente) pour supporter la masse en permanence. Ne pas oublier de prévoir un contrôle et un freinage de la masse.
Environnement
Envisagez les options d’amélioration de matériaux pour une meilleure résistance aux conditions de fonctionnement défavorables. Conditions sales ou poussiéreuses ? Zones humides ou contaminées ? Attaque chimique/contamination ? Perméabilité magnétique ou champs radioactifs ?
Lubrification et entretien
Les produits Omnitrack sont lubrifiés à vie. Pour prolonger encore la durée de vie, les transferts à billes à usage intensif et les gammes Omnifloat proposent des kits d’entretien supplémentaires. Consultez la page 7 pour les unités à billes à usage intensif et la page 20 pour les roulettes de manutention du verre Omnifloat.

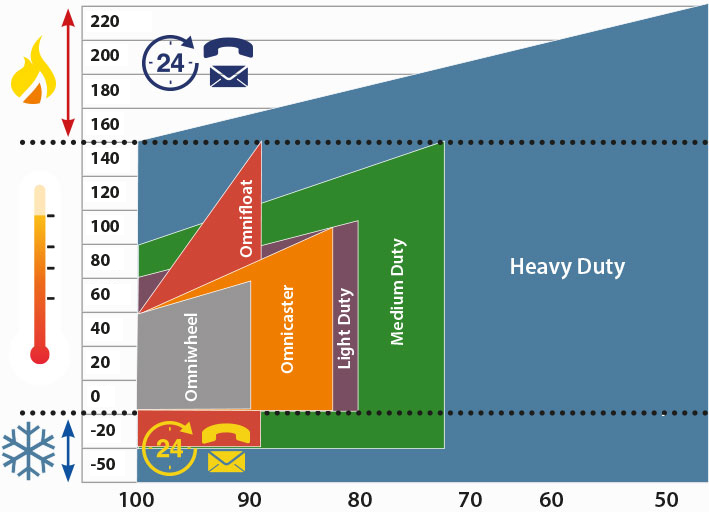

Température
Plage de température et limite de température maximale/minimale doivent être évaluées. Les composants en Inox résistent mieux aux températures élevées et basses que les matériaux standard (page 29).
